OOK 無線產品編解碼快速上手指南之EV1527解碼方法

         EV1527解碼的方法

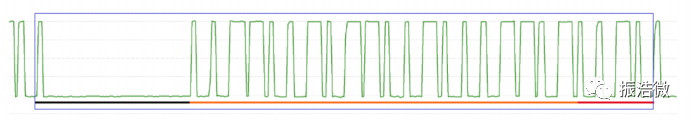

EV1527 每幀數據由同步碼和 24 位的數據碼組成，數據碼又分為地址碼（20 位）和按鍵碼（4 位）。 以 433Mhz EV1527 遙控器為例，遙控波形如下。

bit0：400us 高電平+800us 低電平bit1：1ms 高電平+200us 低電平同步碼（黑色線條部分）：高電平 400us+低電平 9ms。地址碼（橙色線條部分）：20 個數據位，共 24ms。按鍵碼（紅色線條部分）：4 個數據位，共 4.8ms。

解碼原理范例如下：

同步碼和 bit1、bit0 的低電平持續時間都不一樣。通過定時器計算低電平時間來判斷同步碼、bit1、bit0。

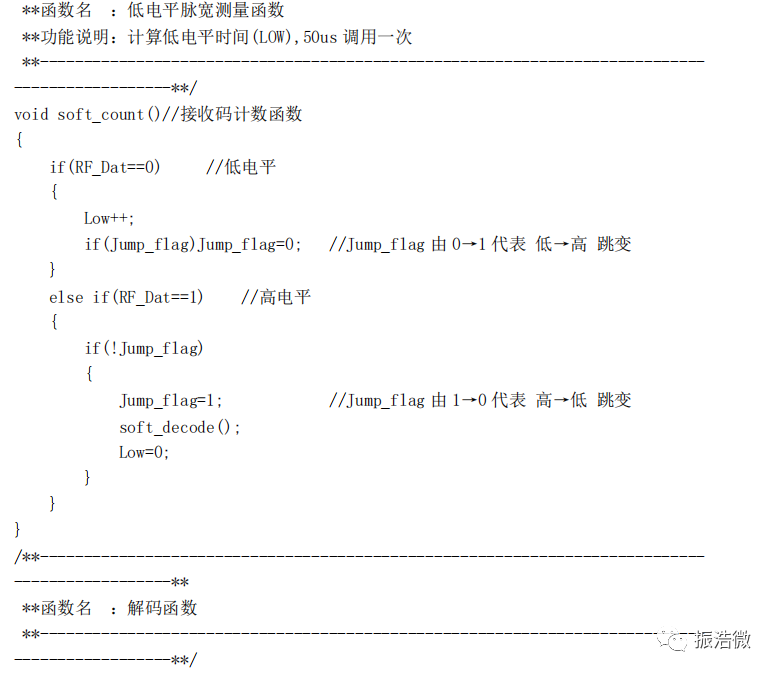

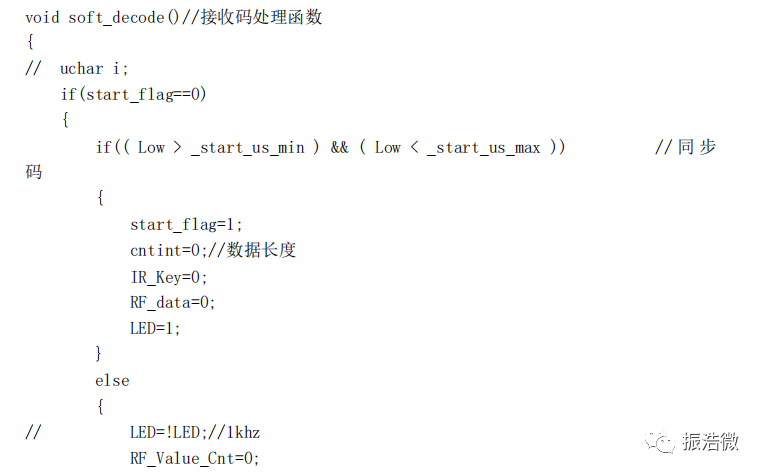

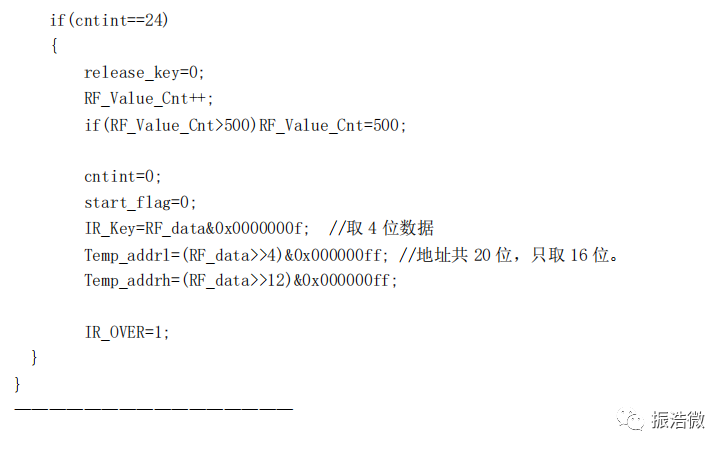

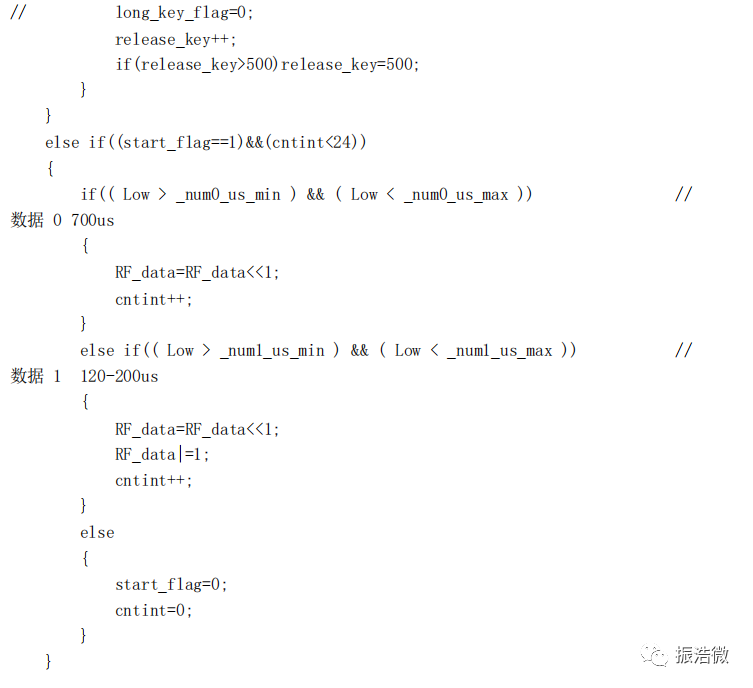

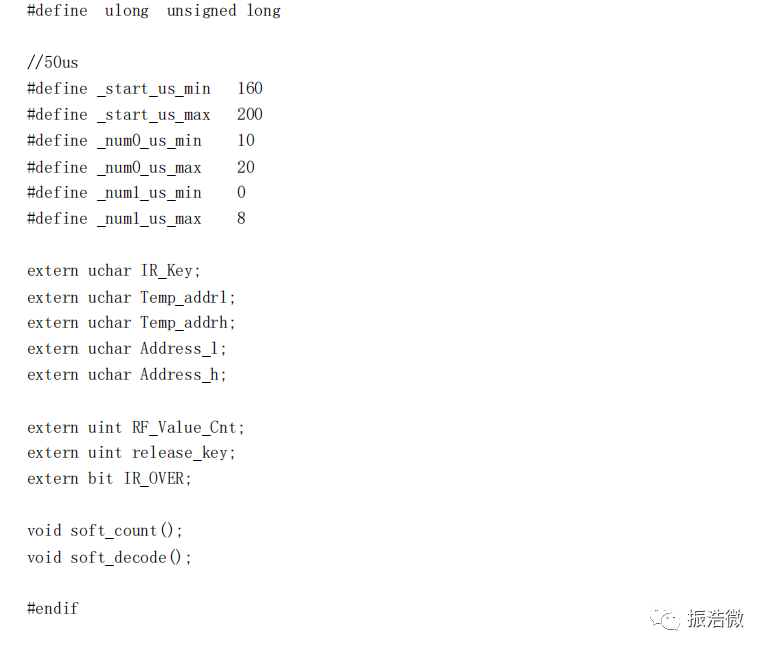

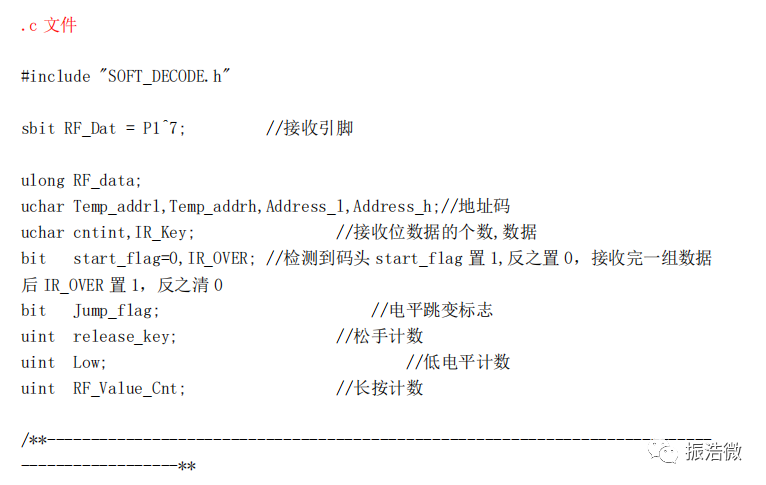

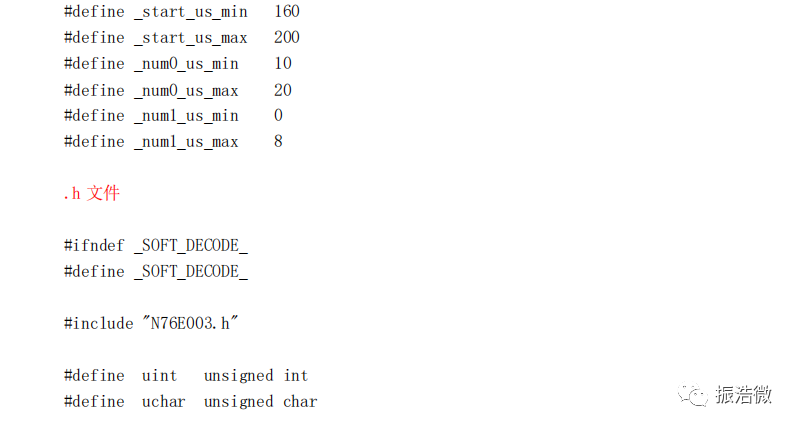

解碼代碼 設置一個 50us 中斷一次的定時器，每次中斷調用 soft_count()函數。修改后面的數值就可以在其他不同的模塊上用.
