一、引言
一顆芯片無法獨立工作，需要與其他元件和電路連接，以實現特定的功能。這個連接的過程就涉及到芯片封裝，封裝不僅將芯片與外部環境隔離，保護其免受物理和化學損害，還能增強其電性能，提高信號傳輸效率。本文將深入探討芯片封裝的意義、作用、類型及主要流程。
二、芯片封裝的意義
保護芯片：封裝的首要目的是保護芯片免受環境中的物理和化學因素（如機械壓力、溫度、濕度、化學腐蝕等）的影響。
信號傳輸：封裝還能提高芯片之間以及芯片與外部電路之間的信號傳輸效率，確保電子設備的正常運行。
增強性能：某些封裝方式還可以改善芯片的性能，例如通過優化散熱設計，提高芯片的可靠性和穩定性。
便于維修和更換：合適的封裝能使芯片更易于拆裝和更換，方便維修和更新。
三、芯片封裝的作用
保護芯片免受環境因素影響：如前面所述，封裝可以保護芯片免受物理和化學損害。
提高信號傳輸效率：通過優化布線和連接設計，封裝可以提高信號傳輸?shù)男屎头€(wěn)定性。
增強芯片性能：某些封裝方式可以通過改善散熱設計、優化電源分布等手段，提高芯片的性能和穩定性。
方便維修和更換：封裝使得芯片的安裝和更換更為簡單方便，降低了維修成本。
四、芯片封裝的類型

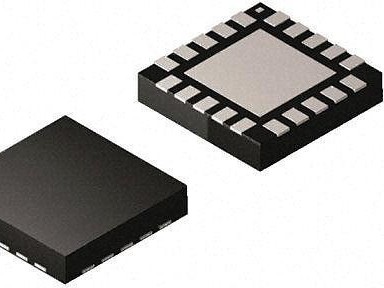

引線封裝：這是最常見的封裝類型，通過金屬引線將芯片連接到封裝體上。引線封裝又分為QFP（Quad Flat Package）、BGA（Ball Grid Array）等多種形式。
倒裝芯片封裝：倒裝芯片封裝是一種將芯片直接連接到電路板上的技術，無需使用引線。這種封裝類型可以提供更高的信號傳輸效率和更小的體積。
晶圓級封裝：晶圓級封裝是一種在整片晶圓上進行封裝的工藝，具有制造成本低、體積小等優點。常見的晶圓級封裝有 WLCSP（Wafer-Level Chip-Scale Package）和 Fan-Out WLCSP 等。
3D封裝：3D封裝是一種將多個芯片垂直堆疊在一起的封裝技術，可以實現更高的集成度和更小的體積。這種封裝類型廣泛應用于手機、平板電腦等便攜式設備中。
五、芯片封裝的主要流程
前處理：對芯片進行清洗、干燥等處理，確保其表面干凈無污染。
粘接：將芯片粘貼到基板上，常用膠水進行固定。
引線連接：通過焊接或壓接等方式將芯片的引線連接到基板上。
填充膠水：在芯片與基板之間填充膠水，以保護電路不受外界環境的影響，同時提高機械強度。
打磨和切割：對多余的引線和填充膠進行打磨和切割，確保封裝的平整和美觀。
檢測與老化測試：對封裝后的芯片進行檢測和老化測試，確保其性能和質量符合要求。
終檢與包裝：對合格的產品進行外觀檢查和功能測試，最后進行包裝出貨。
六、總結
芯片封裝在電子設備中具有重要意義，它不僅能保護芯片免受環境因素的影響，提高信號傳輸效率和穩定性，還能增強芯片性能和方便維修和更換。
隨著科技的不斷發展，封裝的類型和工藝也在不斷進步和完善，以滿足不同應用場景的需求。
