TU1101

TU1101

產品描述

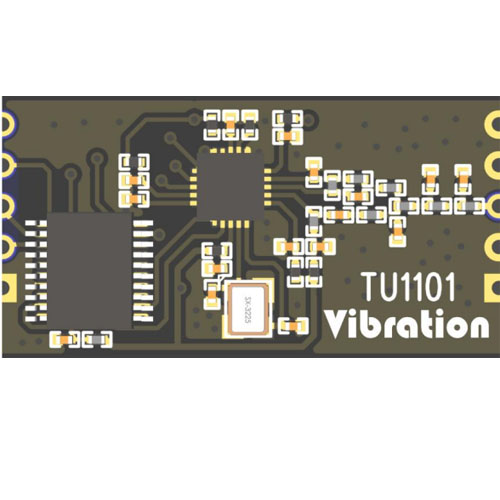

TU1101為低功耗無線通信模塊，工作頻段為 168-915MHz，支持168 /230 /315/433 /470/ 510/868/915MHz 等 ISM 應用。通信速率最低為 0.6Kbps，最高為 10Kbps，調制模式為 GFSK。 最高靈敏度為- 110dBm@433MHz。用戶數據包最大為60字節。用戶接口為四線模式 SPI 總線。支持無線喚醒功能

TU1101正常工作電壓范圍 2.4V~3.6V ，正常工作電流 40mA@10dBm.該模塊尺寸為34.2mm*16.31mm.

特性

工作頻段            168-915MHz

串口波特率                              9600/19200bps

發射功率            20dBm

供電電壓            2.4 – 3.6 V

低功耗              40mA @10dBm TX

                                              25mA@RX

傳輸距離                                 約400米

應用領域

遙控門禁系統

胎壓監測設備

遙控風扇、照明開關

無線傳感數據傳輸

紅外遙控器替換

玩具遙控

1、腳位定義及說明

1.1腳位示意圖

圖1 TU1101管腳示意圖

1.2腳位說明

表1 TU1101 管腳描述

絕對最大額定值

表2 絕對最大額定值

工作條件

表3 推薦工作條件

電特性參數

表4 接收器規格

功能說明

5.1   功能說明

默認參數：data=0x0A (串口波特率:9600;空中速率:0.6K;通訊頻率:433M)

5.2   配置模式說明

1、條件：MSEL=0

2、通過串口配置

3、串口數據格式：

(1) 0xD1 data : 配置參數和保存參數，配置成功會返回0xAA；如果沒有返回0xAA，表示配置失敗。

(2) 0xD3 : 讀取當前參數，返回當前配置的參數；如果返回0xFF，表示默認參數。

4、參數data數據格式：

<bit7>        串口波特率    0: 9600   1: 19200

<bit6-bit5>    空中速率       00: 0.6K 01: 1.2K   10: 4.8K 11: 10K

<bit4-bit0>    通訊頻率      432 + 0.1M * <0-31>

5.3   工作模式說明

1、條件：MSEL=1

2、發射：最多能發射60byte數據

3、接收：最多能接收60byte數據

4、發射端：通過串口輸入發射的數據

5、接收端：收到數據后通過串口輸出數據

模塊尺寸

圖3   TU1101尺寸示意圖

表5尺寸數據表

7、天線說明

7.1   315MHz天線

天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；

焊接端導線長度20mm；

天線繞組直徑（不包括外皮）6.8mm；

繞組匝數 13匝，繞組長度23.5mm。

圖4   315MHz天線示意圖

7.2   433MHz天線

天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；

焊接端導線長度12mm；

天線繞組直徑（不包括外皮）3.0mm；

繞組匝數 26匝，繞組長度36mm。

圖5   433MHz天線示意圖

8、注意事項

1）該產品屬CMOS器件，在儲存、運輸、使用過程中要注意防靜電。

2）模塊使用時接地要良好。

3）模塊使用時應遠離大型金屬或其他屏蔽信號物體

4）模塊使用時應遠離干擾信號源

9、版本記錄
