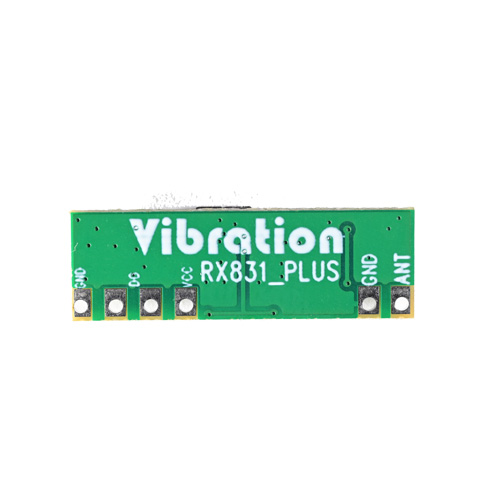

RX831S_PLUS
產品描述
RX831S_PLUS 是一款工作于315MHz/433.92MHZ的ASK接收模塊。該模塊具有高靈敏度（-117dBm）、低功耗（＜5.5mA），高動態范圍（＞90dB），同時該模塊具有高抗干擾性能。模塊采用高集成度的VT831R芯片設計，內置低噪聲放大器，混頻器，濾波器，鎖相環和電源穩壓器等電路，可以提供穩定可靠的性能。
RX831S_PLUS 正常工作電壓范圍 2.5~5.5V ，正常工作電流 13.0-14.0mA， 接收靈敏度最高可達到-117dBm.該模塊尺寸為25.1mm*8.3mm.
特性
工作頻段 315/433.92 MHz
數據率范圍 1 - 5 kbps
靈敏度 -117 dBm（3 kbps）, 0.1％ BER
接收器帶寬 500 kHz @ 433.92 MHz
370 kHz @ 315 MHz
鏡像抑制比 33 dB
最大可輸入信號 10 dBm
供電電壓 2.5 – 5.5 V
低功耗 13.0mA @ 315 MHz
14.0mA @ 433.92 MHz
應用領域
遙控門禁系統
胎壓監測設備
遙控風扇、照明開關
無線傳感數據傳輸
紅外接收器替換
玩具遙控
1、腳位定義及說明
1.1腳位示意圖

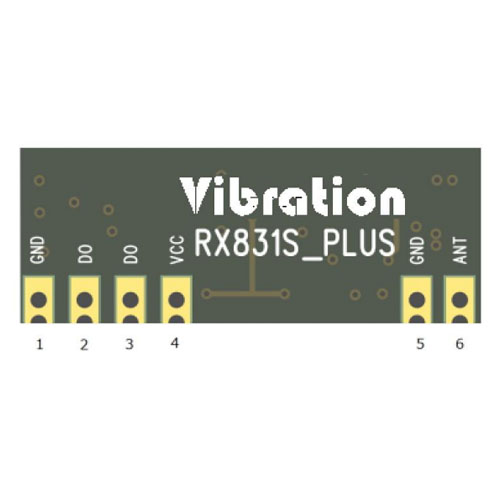

圖1 RX831S_PLUS管腳示意圖
1.2腳位說明
表1 RX831S_PLUS 管腳描述
管腳號 | 管腳名稱 | I/O | 管腳功能描述 |
1 | GND | P | 接地 |
2 | DO | O | 解調數據輸出，與3腳相同功能 |
3 | DO | O | 解調數據輸出，與2腳相同功能 |
4 | VCC | P | 2.5 – 5.5 V電源輸入 |
5 | GND | P | 接地 |
6 | ANT | I | 天線輸入 |
絕對最大額定值
表2 絕對最大額定值
參數 | 符合 | 條件 | 最小 | 最大 | 單位 |
電源電壓 | VDD |
| -0.3 | 5.5 | V |
接口電壓 | VIN |
| -0.3 | VDD + 0.3 | V |
結溫 | TJ |
| -40 | 125 | ℃ |
儲藏溫度 | TSTG |
| -50 | 150 | ℃ |
焊接溫度 | TSDR | 持續時間不超過 30 秒 |
| 255 | ℃ |
ESD 等級 |
| 人體模型(HBM) | -2 | 2 | kV |
栓鎖電流 |
| @ 85 ℃ | -100 | 100 | mA |
工作條件
表3 推薦工作條件
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
運行電源電壓 | VDD | -40℃到+85℃ | 2.5 |
| 5.5 | V |
運行溫度 | TOP |
| -30 |
| 70 | ℃ |
電源電壓斜率 | VSL |
| 1 |
|
| mV/us |
電特性參數
表4 接收器規格
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
頻率范圍 | FRF | 通過選用不同頻率的晶體 |
| 315 /433.92 |
| MHz |
數據率 | DR |
| 1 |
| 5 | kbps |
靈敏度 | S | FRF = 315 MHz, DR = 3 kbps, BER = 0.1% |
| -117 |
| dBm |
| S | FRF = 433.92 MHz, DR = 3 kbps, BER = 0.1% |
| -117 |
| dBm |
工作電流 | IDD | FRF = 315 MHz, VDD=5V |
| 13.0 |
| mA |
| IDD | FRF = 433.92 MHz,VDD=5V |
| 14.0 |
| mA |
接收器帶寬 | BW | FRF = 315 MHz |
| 370 |
| kHz |
| BW | FRF = 433.92 MHz |
| 500 |
| kHz |
飽和輸入電平 | PLVL |
|
| 10 |
| dBm |
輸入3階交調點 | IIP3 | 頻率偏移在 1 MHz 和 2 MHz 的雙音測試，最大系統增益設置 |
| -29 |
| dBm |
抗阻塞 | BI | ±1 MHz, 連續波干擾 |
| 32 |
| dB |
|
| ±2 MHz, 連續波干擾 |
| 42 |
| dB |
|
| ±10 MHz, 連續波干擾 |
| 61 |
| dB |
抗同頻干擾 | CCR |
|
| -11 |
| dB |
鏡像抑制比 | IRR |
|
| 33 |
| dB |
模塊尺寸
圖2 RX831S_PLUS尺寸示意圖
表5尺寸數據表
尺寸符號 | 尺寸 | 單位 |
A | 25.1 | mm |
B | 8.3 | mm |
C | 2.52 | mm |
D | 1.524 | mm |
E | 2.54 | mm |
F | 1.27 | mm |
G | 1.01 | mm |
H | 0.9 | mm |
6、天線說明
6.1 315MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度20mm；
天線繞組直徑（不包括外皮）6.8mm；
繞組匝數 13匝，繞組長度23.5mm。
圖3 315MHz天線示意圖
6.2 433.92MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度12mm；
天線繞組直徑（不包括外皮）3.0mm；
繞組匝數 26匝，繞組長度36mm。
圖4 433.92MHz天線示意圖
7、注意事項
1）該產品屬CMOS器件，在儲存、運輸、使用過程中要注意防靜電。
2）模塊使用時接地要良好。
3）模塊使用時應遠離大型金屬或其他屏蔽信號物體
4）模塊使用時應遠離干擾信號源
