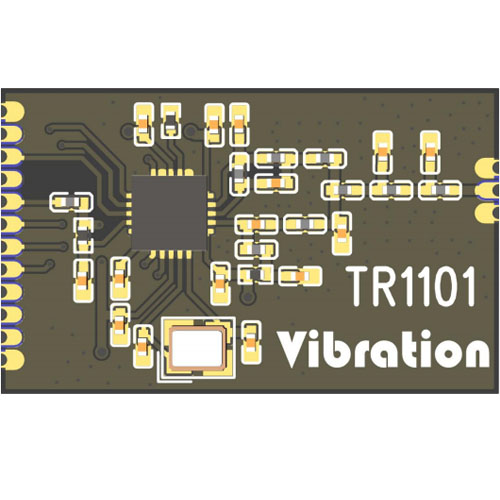

TR1101
產品描述
TR1101為低功耗無線通信模塊，工作頻段為 168-915MHz，支持168 /230 /315/433 /470/ 510/868/915MHz 等 ISM 應用。通信速率最低為 0.6Kbps，最高為 10Kbps，調制模式為 GFSK。 最高靈敏度為- 110dBm@433MHz。用戶數據包最大為60字節。用戶接口為四線模式 SPI 總線。支持無線喚醒功能
TR1101正常工作電壓范圍 2.4V~3.6V ，正常工作電流 40mA@10dBm.該模塊尺寸為28.1mm*17.15mm.
特性
工作頻段 168-915MHz
發射功率 18dBm
供電電壓 2.4 – 3.6 V
低功耗 40mA @10dBm TX
25mA@RX
傳輸距離 約400米
應用領域
遙控門禁系統
胎壓監測設備
遙控風扇、照明開關
無線傳感數據傳輸
紅外遙控器替換
玩具遙控
1、腳位定義及說明
1.1腳位示意圖
圖1 TR1101管腳示意圖
1.2腳位說明
表1 TR1101 管腳描述
管腳號 | 管腳名稱 | I/O | 管腳功能描述 |
1 | GND | P | 接地 |
2 | ANT | I/O | 天線接入 |
3 | GND | P | 接地 |
4 | GND | P | 接地 |
5 | NC |
| 懸空 |
6 | NC |
| 懸空 |
7 | CSN | I | SPI片選 |
8 | SCLK | I | SPI時鐘 |
9 | SI | I | SPI MOSI |
10 | GDO1 | O | SPI MISO |
11 | VDD | P | 2.4 – 3.6 V電源輸入 |
12 | GDO0 | O | RF數據中斷 |
13 | GDO2 | O | 鎖頻判定 |
14 | NC |
| 懸空 |
15 | GND | P | 接地 |
絕對最大額定值
表2 絕對最大額定值
參數 | 符號 | 條件 | 最小 | 最大 | 單位 |
電源電壓 | VDD |
| -0.3 | 3.6 | V |
接口電壓 | VIN |
| -0.3 | VDD + 0.3 | V |
結溫 | TJ |
| -40 | 125 | ℃ |
儲藏溫度 | TSTG |
| -50 | 150 | ℃ |
焊接溫度 | TSDR | 持續時間不超過 30 秒 |
| 255 | ℃ |
ESD 等級 |
| 人體模型(HBM) | -3 | 3 | kV |
栓鎖電流 |
| @ 85 ℃ | -100 | 100 | mA |
工作條件
表3 推薦工作條件
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
運行電源電壓 | VDD | -40℃到+85℃ | 2.4 |
| 3.6 | V |
運行溫度 | TOP |
| -30 |
| 70 | ℃ |
電源電壓斜率 | VSL |
| 1 |
|
| mV/us |
電特性參數
表4 接收器規格
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
頻率范圍 | FRF | 通過選用不同頻率的晶體 | 168 |
| 915 | MHz |
數據率 | DR |
| 0.6 |
| 250 | kbps |
接收電流 | IRX | 3V |
| 25 |
| mA |
發射電流 | ITX | 3V,10dBm |
| 40 |
| mA |
發射功率 | P | 3V |
|
| 18 | dBm |
接收靈敏度 | Sen | 3V |
| -110 |
| dBm |
調制模式 |
|
|
| GFSK |
|
|
SPI速率 | Rate |
|
|
| 6.5 | Mbps |
模塊尺寸
圖3 TR1101尺寸示意圖
表5尺寸數據表
尺寸符號 | 尺寸 | 單位 |
A | 28.1 | mm |
B | 17.15 | mm |
C | 4.45 | mm |
D | 1.27 | mm |
E | 1.27 | mm |
F | 1.27 | mm |
G | 0.9 | mm |
H | 1.2 | mm |
I | 0.7 | mm |
6、天線說明
6.1 315MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度20mm；
天線繞組直徑（不包括外皮）6.8mm；
繞組匝數 13匝，繞組長度23.5mm。
圖4 315MHz天線示意圖
6.2 433MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度12mm；
天線繞組直徑（不包括外皮）3.0mm；
繞組匝數 26匝，繞組長度36mm。
圖5 433MHz天線示意圖
7、注意事項
1）該產品屬CMOS器件，在儲存、運輸、使用過程中要注意防靜電。
2）模塊使用時接地要良好。
3）模塊使用時應遠離大型金屬或其他屏蔽信號物體
4）模塊使用時應遠離干擾信號源
8、版本記錄
順序 | 版本號 | 時間 | 更新內容 |
1 | V1.0 | 2023年6月12日 | 建立 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
