RN56M 是一款工作于433.92MHZ的高碼率學習型門鈴模塊，非常適合與動能（無電池）發射器搭配使用。該模塊集成解碼，靜噪，數據糾錯，學習，對碼以及喇叭驅動等功能。該模塊兼容多種固定碼以及學習碼編碼芯片，如EV1527,PT2262,PT2260,PT2240,SC2260等。該模塊支持40kbps通信碼率。
該模塊內置38首4和弦音樂，并擁有4級音量可調，且內置音頻功放，可以直接推動8Ω 1W的喇叭，3V供電條件下即可輸出80dB音量。
該模塊具有高靈敏度、低功耗，高動態范圍，同時該模塊具有高抗干擾性能。RN56M 正常工作電壓范圍3.0~3.6V ，接收靈敏度最高可達到-105dBm.該模塊尺寸為30.4mm*10.9mm.
特性
可匹配動能（無電池）發射器
超強數據糾錯能力
工作頻段433.92 MHz
靈敏度-105 dBm,0.1％ BER
支持學習功能
供電電壓，3.0 – 3.6 V
低待機功耗，6.0mA
最大音樂播放電流100mA
最大音量80dB
可學習10個發射器
應用領域
遙控門禁
遙控門鈴
報警器
迎賓器
安防系統
老人看護器

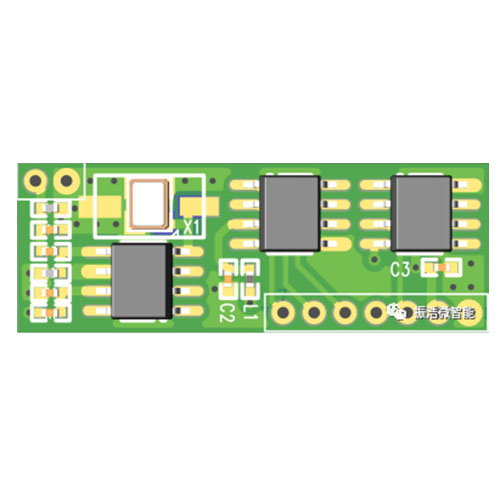

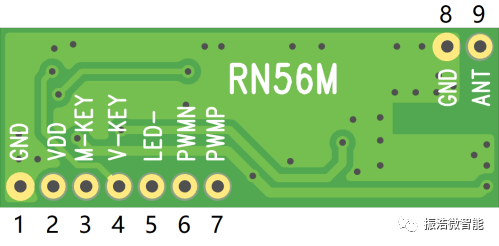

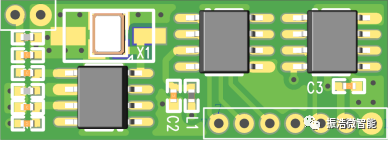

腳位說明
表1 RN56M 管腳描述
管腳號 | 管腳名稱 | I/O | 管腳功能描述 |
1 | GND | P | 接地 |
2 | VDD | P | 3.0 – 3.6 V電源輸入 |
3 | M-KEY | I | 音樂選擇按鍵接口，低電平有效 |
4 | V-KEY | I | 音量選擇按鍵接口，低電平有效 |
5 | LED- | O | LED燈負極接口 |
6 | PWMN | O | 喇叭輸出 |
7 | PWMP | O | 喇叭輸出 |
8 | GND | P | 接地 |
9 | ANT | I | 天線輸入 |
