產品描述

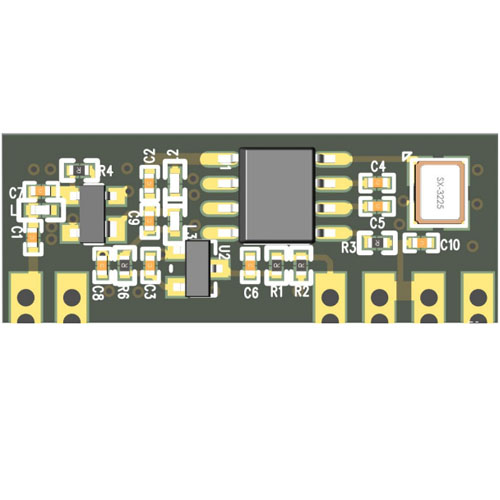

RX831_PLUS 是一款工作于315MHz/433.92MHZ的ASK接收模塊。該模塊具有高靈敏度（-120dBm）、低功耗（＜10mA），高動態范圍（＞90dB），同時該模塊具有高抗干擾性能。模塊采用高集成度的VT831R芯片設計，內置低噪聲放大器，混頻器，濾波器，鎖相環和電源穩壓器等電路，可以提供穩定可靠的性能。

RX831_PLUS 正常工作電壓范圍 2.5~5.5V ，正常工作電流 9.7-10mA， 接收靈敏度最高可達到-120dBm.該模塊尺寸為25.1mm*8.2mm.

特性

工作頻段               315/433.92 MHz

數據率范圍             1 - 5 kbps

靈敏度               -120 dBm（3 kbps）, 0.1％ BER

接收器帶寬             500 kHz @ 433.92 MHz

                                                            370 kHz @ 315 MHz

鏡像抑制比             33 dB

最大可輸入信號              10 dBm

供電電壓               2.5 – 5.5 V

低功耗               9.0mA @ 315 MHz

                                                 10.0mA @ 433.92 MHz

應用領域

遙控門禁系統

胎壓監測設備

遙控風扇、照明開關

無線傳感數據傳輸

紅外接收器替換

玩具遙控

1、腳位定義及說明

1.1腳位示意圖

圖1 RX831_PLUS管腳示意圖

1.2腳位說明

表1 RX831_PLUS 管腳描述

絕對最大額定值

表2 絕對最大額定值

工作條件

表3 推薦工作條件

電特性參數

表4 接收器規格

模塊尺寸

圖2 RX831_PLUS 尺寸示意圖

表5尺寸數據表

6、天線說明

6.1   315MHz天線

天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；

焊接端導線長度20mm；

天線繞組直徑（不包括外皮）6.8mm；

繞組匝數 13匝，繞組長度23.5mm。

圖3   315MHz天線示意圖

6.2   433.92MHz天線

天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；

焊接端導線長度12mm；

天線繞組直徑（不包括外皮）3.0mm；

繞組匝數 26匝，繞組長度36mm。

圖4   433.92MHz天線示意圖

更多詳情請到資料下載查看
