TX8855_PLUS
產品描述

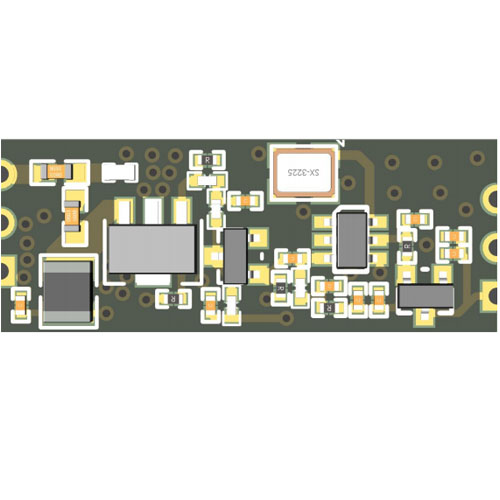

TX8855_PLUS 是一款工作于315MHz/433.92MHZ的ASK發射模塊。該模塊具有高功率（27dBm）、低功耗（＜400mA）等性能。模塊采用高集成度的VI8855B芯片設計可以提供穩定可靠的性能。
TX8855_PLUS 正常工作電壓范圍 2.2~3.6V ，正常工作電流 400mA，發射功率最高可達到27dBm。該模塊尺寸為29.11mm*10.05mm。
特性
工作頻段 315/433.92 MHz
數據率范圍 1 - 10 kbps
發射功率 27dBm
供電電壓 2.2 – 3.6 V
低功耗 400mA @13dBm
應用領域
遙控門禁系統
胎壓監測設備
遙控風扇、照明開關
無線傳感數據傳輸
紅外遙控器替換
玩具遙控
1、腳位定義及說明
1.1腳位示意圖
圖1 TX8855_PLUS管腳示意圖
1.2腳位說明
表1 TX8855_PLUS 管腳描述
管腳號 | 管腳名稱 | I/O | 管腳功能描述 |
1 | GND | P | 接地 |
2 | DATA | I | 發射數據輸入 |
3 | VCC | P | 2.2 – 3.6 V電源輸入 |
4 | GND | P | 接地 |
5 | GND | P | 接地 |
6 | ANT | O | 天線接入 |
絕對最大額定值
表2 絕對最大額定值
參數 | 符合 | 條件 | 最小 | 最大 | 單位 |
電源電壓 | VDD |
| -0.3 | 3.6 | V |
接口電壓 | VIN |
| -0.3 | VDD + 0.3 | V |
結溫 | TJ |
| -40 | 125 | ℃ |
儲藏溫度 | TSTG |
| -50 | 150 | ℃ |
焊接溫度 | TSDR | 持續時間不超過 30 秒 |
| 255 | ℃ |
ESD 等級 |
| 人體模型(HBM) | -3 | 3 | kV |
栓鎖電流 |
| @ 85 ℃ | -100 | 100 | mA |
工作條件
表3 推薦工作條件
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
運行電源電壓 | VDD | -40℃到+85℃ | 2.2 |
| 3.6 | V |
運行溫度 | TOP |
| -30 |
| 70 | ℃ |
電源電壓斜率 | VSL |
| 1 |
|
| mV/us |
電特性參數
表4 接收器規格
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
頻率范圍 | FRF | 通過選用不同頻率的晶體 |
| 315 /433.92 |
| MHz |
數據率 | DR |
| 1 |
| 10 | kbps |
工作電流 | IDD | 27dBm |
| 400 |
| mA |
發射功率 | P | 3V |
| 13 |
| dBm |
模塊尺寸
圖2 TX8855_PLUS尺寸示意圖
表5尺寸數據表
尺寸符號 | 尺寸 | 單位 |
A | 26.114 | mm |
B | 10.05 | mm |
C | 1.524 | mm |
D | 2.54 | mm |
E | 0.762 | mm |
F | 0.762 | mm |
G | 1.794 | mm |
H | 1.871 | mm |
I | 0.889 | mm |
6、天線說明
6.1 315MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度20mm；
天線繞組直徑（不包括外皮）6.8mm；
繞組匝數 13匝，繞組長度23.5mm。
圖3 315MHz天線示意圖
6.2 433.92MHz天線
天線線芯直徑（包括外皮）1.0mm，（不包括外皮）0.5mm；
焊接端導線長度12mm；
天線繞組直徑（不包括外皮）3.0mm；
繞組匝數 26匝，繞組長度36mm。
圖4 433.92MHz天線示意圖
7、注意事項
1）該產品屬CMOS器件，在儲存、運輸、使用過程中要注意防靜電。
2）模塊使用時接地要良好。
3）模塊使用時應遠離大型金屬或其他屏蔽信號物體
4）模塊使用時應遠離干擾信號源
8、版本記錄
順序 | 版本號 | 時間 | 更新內容 |
1 | V1.0 | 2023年2月9日 | 建立 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
